β基板 2.0を入手した方の為のページです。
まず、β基板2.0にはコイルL1のが存在しません。（発注後に追加の為）

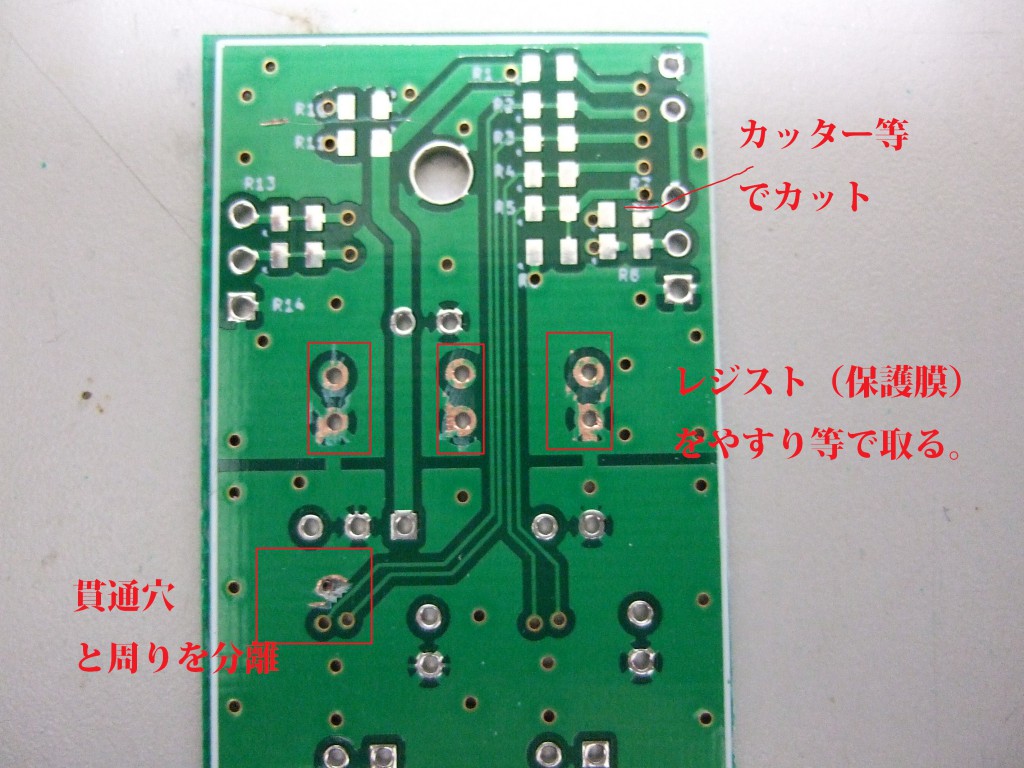

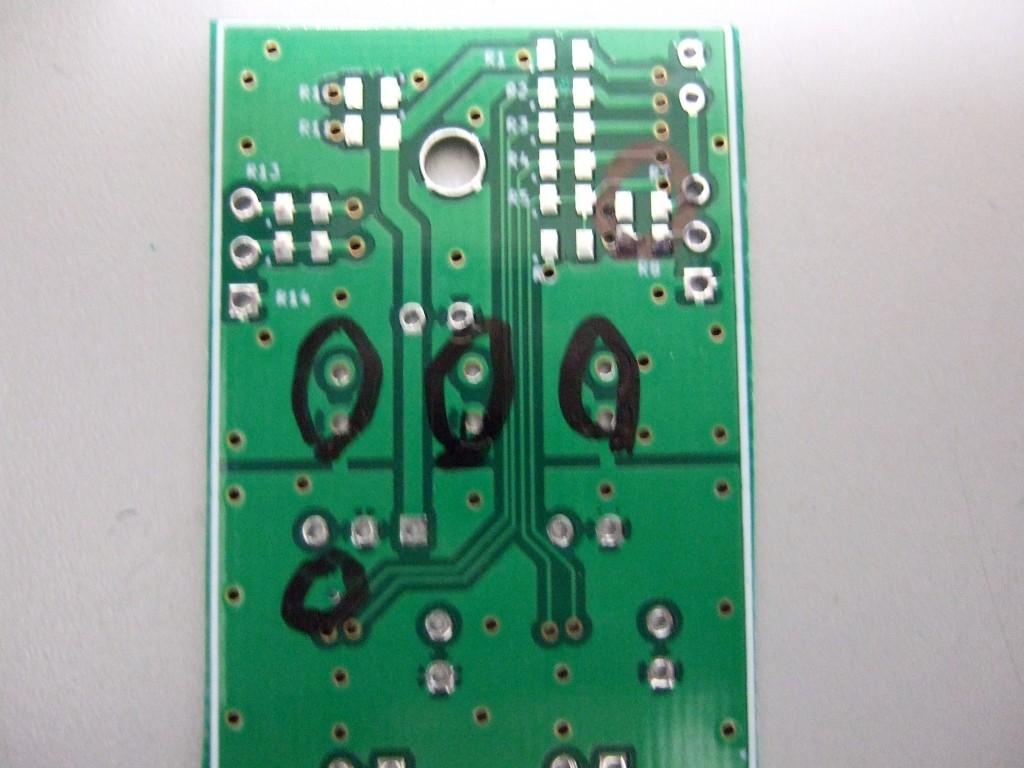

その他修正箇所3カ所必要です。
1.シルクR7のところの貫通穴と、R7が接触しない様にパターンのカット
2.LEDハンダ部のレジストの除去
3.モータードライバーの入力とGNDが接触しない様にパターンのカット
以上を行ってください。

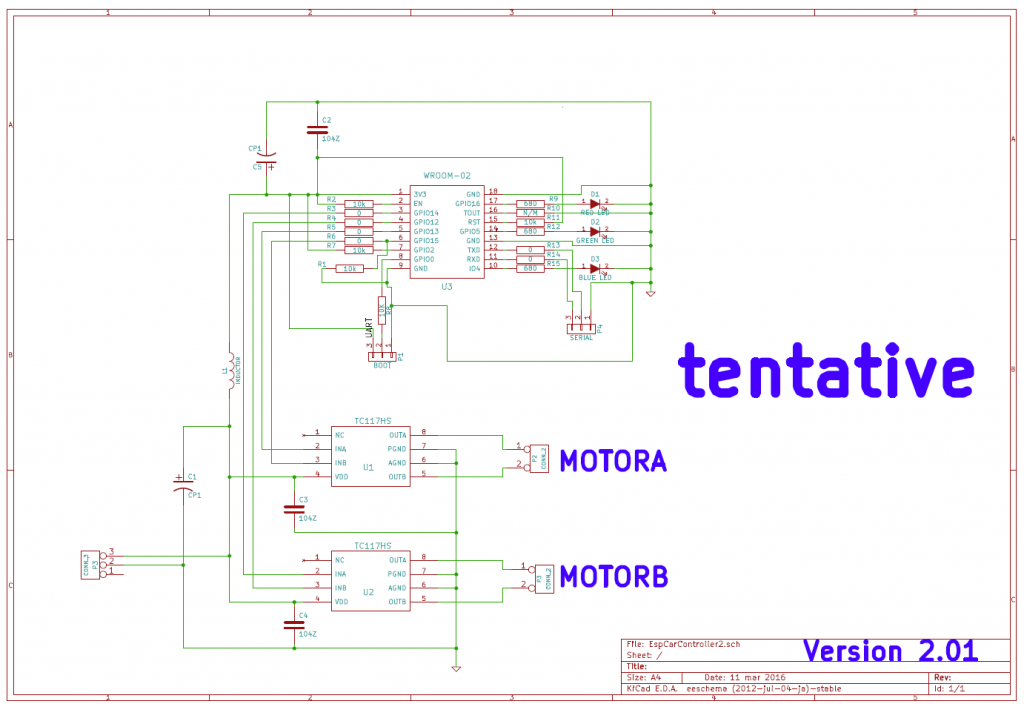

また、Ver2.0の回路図はこちらにあります。
2016.3.12 C5の電解コンデンサーの向きが逆であったためver 2.00->ver2.01で修正しました。
以上
